LRB

(Lead Rubber Bearings)

LRB는 탄성받침의 고무패드 중앙에 순도 99.99% 이상의 납을 삽입한 면진받침으로 고무패드의 우수한 복원성과 납의 우수한 에너지 소산력을 이용한 제품이다.

고무패드의 크기 및 납의 직경에 따라 제품의 특성을 변화 시킬수 있는 특징이 있으며, 현재 일본을 비롯하여 유럽, 미국에서 널리 사용되고 있다.


구성 요소 (Configuration)

LRB는 고무와 보강용 강판이 적층된 고무패드의 중앙에 납이 삽입되어 있으며, 고무패드의 형상에 따라 원형 및 사각형으로 구분된다.

고무의 특성은 KS 시방규정을 준수하며, 사용되는 납의 순도는 99.99% 이상이다.



이론적 배경  (Theoretical Background)

  LRB는 뉴질랜드의 William Robinson에 의하여 처음 개발된 제품으로 오늘날 사용되는 면진장치중에 가장 역사가 깊은 제품이다. 따라서 세계 여러 저명한 교수들에 의하여 많은 연구 실적 및 지진경험에 대한 연구 보고서가 많은 제품으로 일본, 유럽 및 미국을 바탕으로 많이 사용되고 있는 제품이다.

  면진받침의 특성은 크게 감쇠능력과 복원능력으로 나눌 수 있다. LRB의 경우  복원은 오늘날 많이 사용되는 탄성받침의 고무패드가 담당하며, 감쇠는 소성특성이 강한 납봉이 담당한다. 즉 복원 및 감쇠성의 독립적인 설계가 가능하며, 이로 인하여 설계범위가 넓다는 장점이 있다.

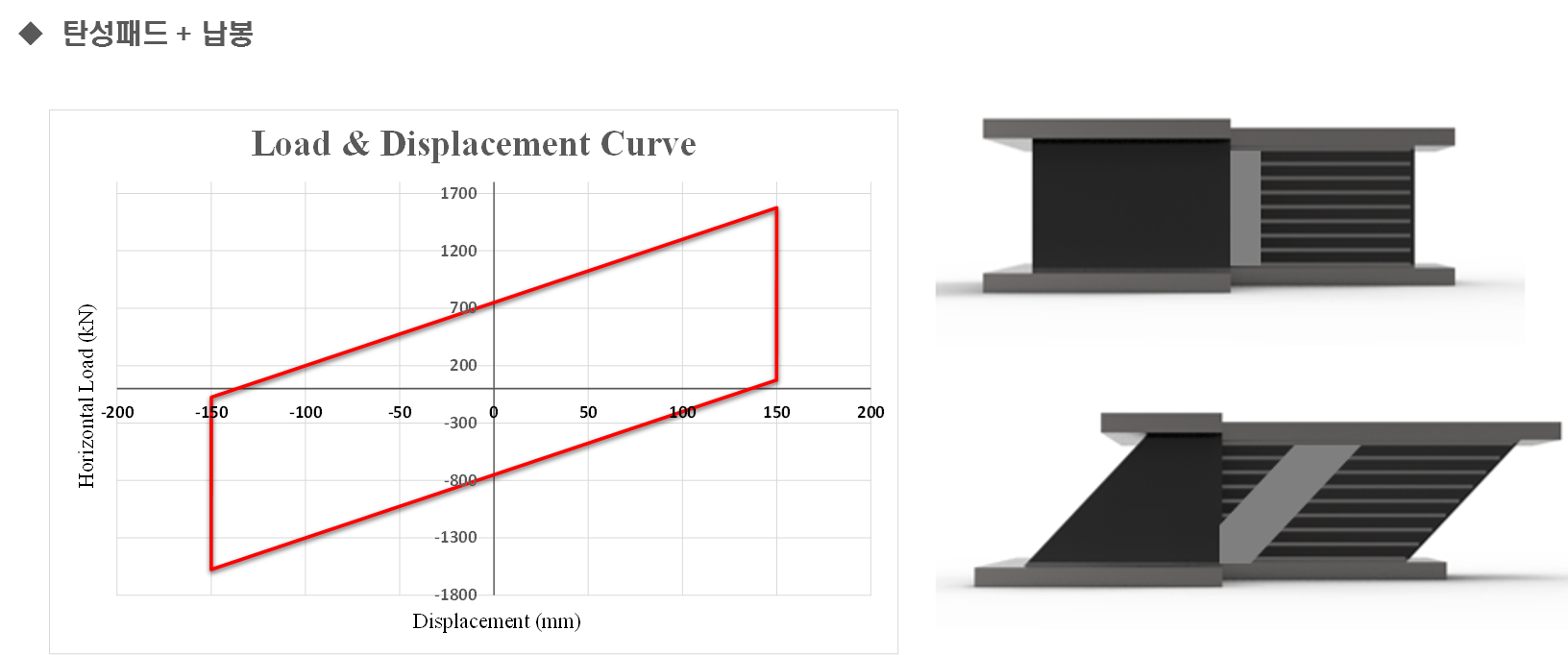

HDRB Hysteresis Curve



제품 거동 (Product Performance)

LRB 는 일반 탄성받침과 같이 고무의 전단, 압축 및 회전변형을 바탕으로 교량받침의 기본 기능인 교축방향 변위수용, 연직하중 수용 및 회전변위를 수용한다.
