탄성받침

(Elastromeric Bearings)

  탄성받침은 탄성이 높은 고무와 강재로 구성된 보강판이 서로 적층되어 이루어진 제품으로, 구조가 간단하고 고장률이 낮아, 오늘날 가장 많이 사용되고 있는 교량받침 중 하나이며, 구조물의 단주기성 특성을 장주기로 변화시켜, 지진력을 회피 시켜주는 역할을 한다.

  추가적으로 풍하중과 같은 상시 높은 수평력에 대하여 낮은 수평변위를 만족시키기 위해 양 측면에 쐐기를 용접하여 설치하여 상시 거동을 일반 교량받침과 같이 고정단, 일방향 가동단, 양방향 가동단으로 구분하기도 한다.



구성 요소 (Configuration)

  일반고무와 보강용 강판이 적층된 고무패드에, 받침 상하판이 분리형, 가황식 일체형 및 볼트식 일체형으로 연결된 구조이며 쐐기의 유무 및 종류에 따라 고정단, 가동단 및 양방향 가동단으로 구성 되어 있다.

 고무 패드는 KS 규격을 준수하여 국내외 교량 및 건축물 시방규정에 최적화 되어 있다.



탄성받침 종류 (The Type of the Elastomeric Bearings)


   탄성받침은 적층고무패드와 받침 상하판의 연결방식에따라 분리형, 가황식 일체형, 볼트식 일체형으로 분류되며,

양 측면에 설치된 쐐기의 가동 유무에 따라 고정단, 일방향 가동단, 양방향 가동단으로 나눌수 있다.

탄성받침 양방향 (볼트식)

탄성받침 양방향 (볼트식)

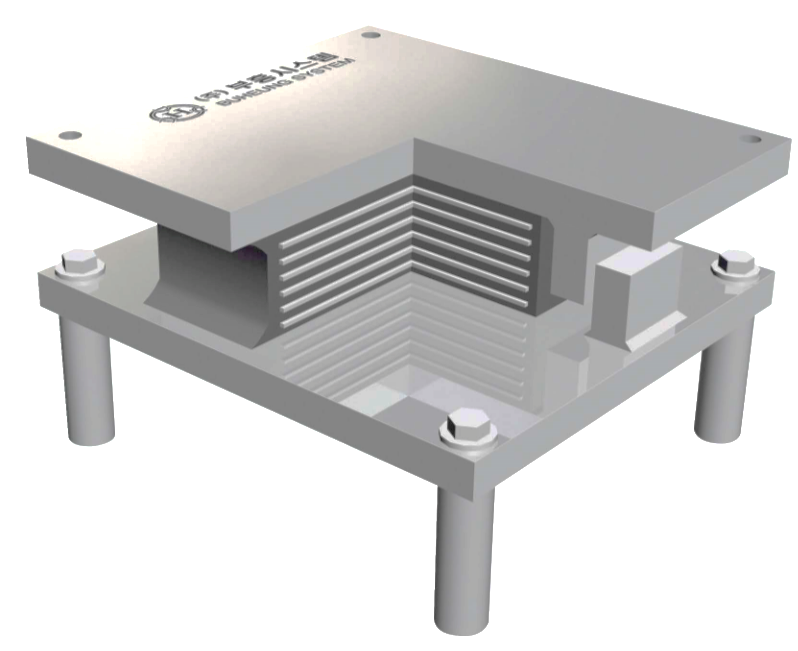

탄성받침 가동단(가황식-용접식쐐기)

탄성받침 가동단(가황식-용접식쐐기)



제품 거동 (Product Performance)

BRB 는 일반 탄성받침과 같이 고무의 전단, 압축 및 회전변형을 바탕으로 교량받침의 기본 기능인 교축방향 변위수용, 연직하중 수용 및 회전변위를 수용한다.
